איך מכינים תמונה לחיתוך בלייזר? כאשר רוצים לחתוך בלייזר תמונה, צריך להמיר את התמונה מפיקסלים לווקטורים. בעזרת Inkscape ניתן לעשות את זה בצורה פשוטה, יחסית. עקבו בבקשה אחר ההוראות ובצעו שלב אחר שלב.
בשלב הראשון תצטרכו לבחור תמונה אותה תרצו להמיר. ממליץ לכם, בתור התחלה, לבחור בתמונה - צללית, ללא צבעים וללא קווים פנימיים. רצוי שהצללית תהיה ללא פרטים קטנים מדי. בהמשך, לאחר שתכירו את התהליך ואת היכולות של המכונה שלכם, תוכלו לבחור בתמונה מורכבת יותר. בחרו בתמונה מסוג PNG או JPEG.
אחרי שבחרתם את התמונה והורדתם אותה למחשב - פתחו את תכנת ה Inkscape והתחילו לעבוד...
נלחץ על קובץ (או File) ובתפריט שיפתח נלחץ על יבוא (או Import):
בחלון שיפתח לנו, נחפש את הקובץ שהורדנו, נבחר בו ונלחץ על Open:
בחלון שיפתח נלחץ על אישור:
כעת, נבחר בנתיב (או Path) ובתפריט שיפתח נבחר ב"מעקב אחר מפת סיביות" (או Trace bitmap):
בחלון שיפתח נלחץ על אישור (או Apply או "החלה" או משהו כזה, תלוי בגרסת ה Inkscape שלכם..):
לאחר מכן סגרו את החלונית הקטנה:
כעת, אמורים להיות לנו שתי צלליות. נזיז בעזרת העכבר את אחת הצלליות:
כאשר נלחץ על אחת הדמויות - במקרה הזה על הדמות השמאלית - יופיעו ריבועים רבים סביב הצורה. כאשר נלחץ על הדמות השניה - לא יפיעו ריבועים סביב הדמות.
אנו רוצים לשמור את הדמות עם הריבועים ולמחוק את הדמות השניה:
נבחר את הדמות ללא הריבועים, נלחץ על קליק ימני בעכבר ובתפריט שנפתח - נלחץ על מחיקה:
נגרור את הדמות שנשארה חזרה למקומה:
כעת, נלחץ על Ctrl+Shift+F כדי להגדיר את המילוי וקו המתאר:

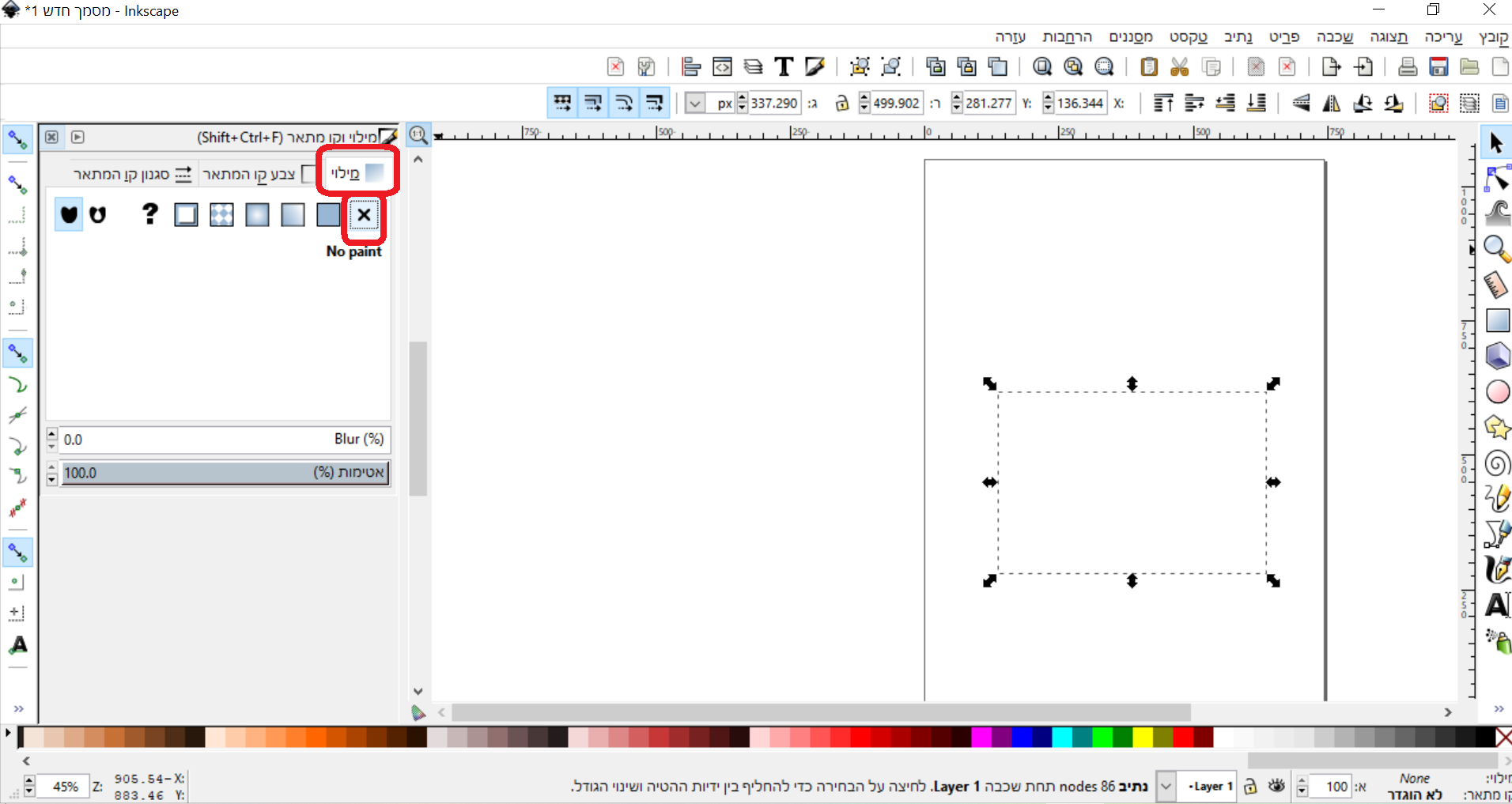

בחלון שנפתח, נתחיל עם לשונית המילוי (או Fill) ונגדיר "ללא מילוי" - "No paint" על ידי לחיצה על ה X. כעת הדמות שלנו אמורה להעלם, זה בסדר...
נעבור ללשונית הבאה, צבע קו המתאר, ונבחר ב"צבע אחיד" בעזרת לחיצה על הריבוע המלא שעל יד ה X. כעת נוכל לראות את הצורה שלנו כמעט מוכנה לחיתוך:
נעבור ללשונית האחרונה. נגדיר את עובי קו המתאר למ"מ - mm - ואת עובי הקו ל 0.100 כמו בתמונה:

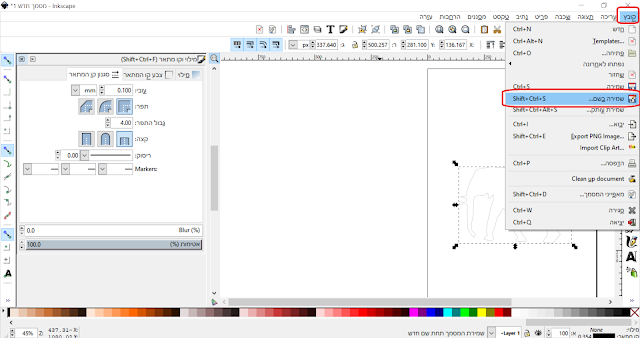

נלחץ על "קובץ" (או File) ובתפריט שיפתח נלחץ על "שמירה בשם" (או Save as):
נבחר בסוג קובץ DXF, ניתן שם לקובץ ונשמור אותו במקום כלשהו - העיקר לזכור איפה שמרנו :)
בחלונית שנפתחה נלחץ על אישור:
ו...זהו! סיימנו!!
מוקדש באהבה לתלמידי מרכז יש"י היקרים. בהצלחה רבה!!
